压力变送器工作原理及原理结构？
更新时间 2022-06-27 16:58 阅读 786
压力变送器不同于其它的变关器**的功能是直接可以显法管道内的压力，还能反馈信号给PLC控制系统。
一、工作原理
RL3051压力变送器选用溅射薄膜式传感器、陶瓷式压力传感器作为敏感元件，采用专用集成模块，经精细的温漂、零点、非线性补偿，实现对液位、气体、蒸汽等介质压力变化的准确测量和变送。实现工矿企业、科研院所等部门各种场所压力真空的理想监控。
二、原理结构
压力变送器感受压力的电器元件一般为电阻应变片，电阻应变片是一种将被测件上的压力转换成为一种电信号的敏感器件。电阻应变片应用*多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的黏合剂紧密地粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化图1所示。

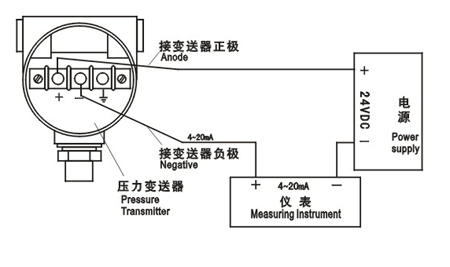

图1
三、原理相关特点
1、压力变送器具有工作可靠、性能稳定等特点；
2、专用V/I集成电路，外围器件少，可靠性高，维护简单、轻松，体积小、重量轻，安装调试极为方便；
3、铝合金压铸外壳，三端隔离，静电喷塑保护层，坚固耐用；
4、4-20mA DC二线制信号传送，抗干扰能力强，传输距离远；
5、现场读数十分方便。可用于测量粘稠、结晶和腐蚀性介质；
6、高准确度，高稳定性。除进口原装传感器已用激光修正外，对整机在使用温度范围内的综合性温度漂移、非线性进行精细补偿。
