智能压差变送器安装方法跟注意事项-铂睿测控

更新时间 2021-06-03 10:24 阅读 784

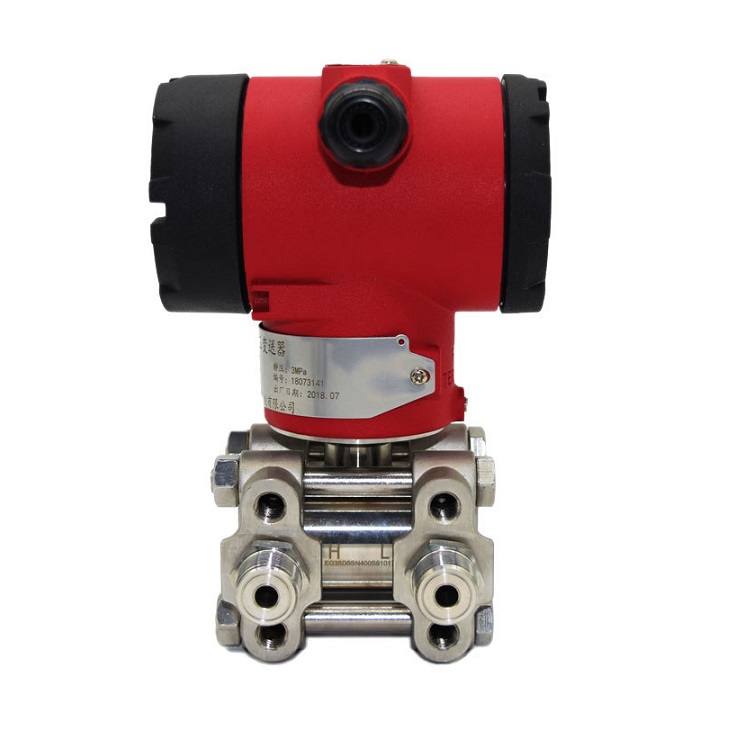

智能压差变送器的安装要求

在安装过程中，差压变送器必须满足以下要求：

1.在差压变送器的正压室中，将平衡流量计正压侧引压管导入三阀组，在差压变送器中，将平衡流量计负压侧引压管导入三阀组，

2.工艺管道上差压变送器的安装位置与被测介质有关，为获得更好的安装效果，应考虑以下因素：

防止变送器直接接触被测试介质，如腐蚀性或过热。

防止渣滓沉积在引压管内，使其堵塞。

正负压的两边的引压管长度应尽可能相同。

正负压管路两侧引压的液柱压力头应保持平衡。

引压管安装在温度梯度较高且温度波动较小的地方。

3.当测量液体流量时，应将差压变送器安装在被测管子的旁边或下方，使气泡排出；

4.当测量气体流量时，应将差压变送器安装在被测管路旁或上方，以使积聚的液体易于流入，

5.当测量蒸汽流量时，应将差压变送器安装在被测管路下，以便将冷凝水注入引压管。在测量蒸汽或其他高温介质时，应特别注意防止差压变送器接触介质的温度超过其所用极限温度，

6.测量气压的安装要求，

当压差变送器安装时，所有蒸汽压力的压力点必须保证在水平线至垂直直线上方旋转45度以内的范围内安装，当测量压力时，不应在安装的**点定期进行压力释放，但在安装过程中，应确保所有产品的测量精度。

智能差压变送器在安装时，若要测量气体压力，则必须将管子的压力截断至管子上部，以防止在管子内存在过多的液体，整个产品在安装前必须做好冲洗工作，以防止液体或其它物质进入产品设备中，当将产品设备安装在管子节流装置上时，所有的压力点必须保证从垂体的方向水平转向45度，这样才能进行有效的测量。

7.液体压力测量装置的安装要求，

差压差压式变送器用于液体压力的测量，在安装过程中要保证所有介质的安全，在安装前要全部安装，因为液体压力在进行实际测量时，要考虑更多的测量点，而在安装液体压力时，要全面安装，在安装过程中要考虑被测介质的实际情况。
