指针式压力表

耐震压力表

产品时间:2020-12-03


简要描述:

详细内容: 产品介绍: 耐振压力表 主要用于冶金、电力、石油、化工、轻工、机械等工业部门的压力检测。压力表依靠内部充灌甘油和配套缓冲装置等措施。具有良好的耐振性能。适...

在线咨询
  • 产品详情

    详细内容:

    产品介绍:
    耐振压力表
    主要用于冶金、电力、石油、化工、轻工、机械等工业部门的压力检测。压力表依靠内部充灌甘油和配套缓冲装置等措施。具有良好的耐振性能。适用于被测介质的压力有强烈脉冲变化或压力冲击和在工艺中经常突然卸何的场合,以及环境振动较大的场所。仪表能测气体、液体脉动压力的平均值。以克服介质强烈脉冲及环境振动对仪表带来的损害,确保读数的准确性。
        不锈钢耐振压力表的外壳用不锈钢材料制成(简称半钢),可在有腐蚀性、振动较大的恶劣环境中使用。







    技术参数

    型号

    结构形式

    精度%

    测量上限MPa

    YN-40/YN-40Z
    YN-50/YN-50Z/YN-50ZT
    YN-60/YN-60T/YN-60Z/YN-60ZT
    YN-75/YN-75ZT

    径向
    轴向带边

    2.5

    0-0.1; 0-0.16; 0-0.25; 0-0.4;0-0.6; 0-1; 0-1.6; 0-2.5;
    0-4; 0-6; 0-10; 0-16;0-25; 0-40; 0-60;100;160;-0.1-0; -0.1-0.06; -0.1-0.15 ;-0.1-0.3;-0.1-0.5; -0.1-0.9; -0.1-1.5; -0.1-2.4

    YN-100/YN-100T/YN-100Z/YN-100ZT
    YN-150/YN-150Z/YN-150ZT

    径向
    轴向带边

    1.6

    0-0.06;0-0.1; 0-0.16; 0-0.25; 0-0.4;0-0.6; 0-1; 0-1.6; 0-2.5;
    0-4; 0-6; 0-10; 0-16;0-25; 0-40; 0-60;100;160;250;-0.1-0; -0.1-0.06; -0.1-0.15 ;-0.1-0.3;-0.1-0.5; -0.1-0.9; -0.1-1.5; -0.1-2.4

      1.   使用环境温度:-5~55℃(表壳内充甘油);   2. 抗工作环境振动:V,H,4
                      -25~55℃(表壳内充硅油)。

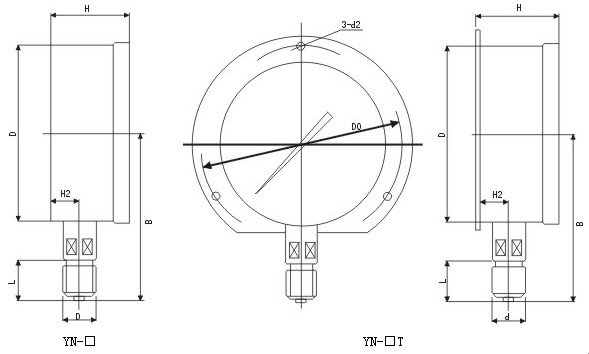

    耐震压力表

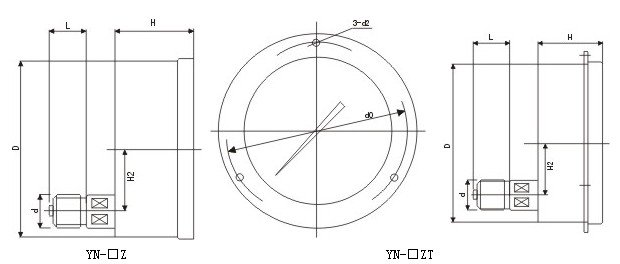

    耐震压力表



    型号

    D

    d

    L

    d0

    B

    H

    d2

    H1

    H2

    YN-60

    φ60

    M14×1.5

    14



    55

    32



    13

    YN-60ZT

    76

    65

    32

    4.5

    27

    0

    YN-60B



    55

    32



    13

    YN-63B

    76

    65

    32

    4.5

    27

    0

    YN-100

    φ100

    M20×1.5

    20



    90

    44



    18

    YN-100ZT

    118

    90

    44

    5.5

    27

    30

    YN-100B



    90

    44



    18

    YN-103B

    118

    90

    44

    5.5

    27

    30

    YN-150

    φ150

    M20×1.5

    20



    120

    44



    18

    YN-150ZT

    165

    95

    44

    5.5

    27

    55

    YN-150B



    120

    44



    18

    YN-153B

    165

    95

    44

    5.5

    27

    55









    产品介绍:
    我们公司的YN系列普通耐震压力表是为适应环境震动而设计的:同时对被测介质的脉动有明显的缓冲效果。通过向表内充油,对仪表内部零部件起到润滑作用,延长了仪表的使用寿命。其独特的内部结构设计达到了良好的密封性能,使仪表更具可靠性。除普通造型耐振压力表外,本厂还防腐型耐振压力表,隔膜法兰耐振压力表


    主要技术指标
    l、精度等级:1.6级 ;2.5级
    2、测量范围: (Mpa)
    0-0.1 0-0.16 0-0.25 0-0.4
    0-0.6 0-l 0-1.6 0-2.5
    0-4 0-6 0-10 0-16
    0-25 0-40 0-60
    -0.1-0.3 -0.1-0.5 -0.1-0.9 -0.1-2.4
    (特殊规格,请在订货时注明)



    3、仪表公称直公径:Φ40mm;Φ50mm;Φ60mm; Φl00mm;Φ150mm
    4 、隔膜连接体内部填充工作液(1)甘油(2)硅油(3)根据用户需求填充。
    5、工作条件: (1)环境温度:—25—55℃
    (2)工作压力:静负荷:用至测量上限值的3/4
    交变负荷:用至测量上限值的2/3
    短时压力:用至测量上限值
    6、连接尺寸: (1)螺纹连接:M20X1.5
    (G3/8",G1/2",NPTl/2;
    (2)法兰连接:
    l、机械工业部标准JB81-59《平焊钢法兰》
    2、化学工业部标准HG5019-58《耐酸平焊钢法兰》
    3、可根据用户特殊需要

    耐震压力表

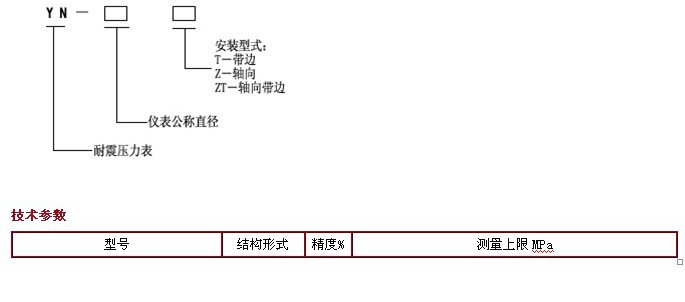

    型号命名



    型号

    结构形式

    精度%

    测量上限MPa

    YN-40/YN-40Z
    YN-50/YN-50Z/YN-50ZT
    YN-60/YN-60T/YN-60Z/YN-60ZT

    径向
    轴向带边

    2.5

    0-0.1; 0-0.16; 0-0.25; 0-0.4;0-0.6; 0-1; 0-1.6; 0-2.5;
    0-4; 0-6; 0-10; 0-16;0-25; 0-40; 0-60;-0.1-0; -0.1-0.06; -0.1-0.15 ;-0.1-0.3;-0.1-0.5; -0.1-0.9; -0.1-1.5; -0.1-2.4

    YN-100/YN-100T/YN-100Z/YN-100ZT
    YN-150/YN-150Z/YN-150ZT

    径向
    轴向带边

    1.6

    0-0.1; 0-0.16; 0-0.25; 0-0.4;0-0.6; 0-1; 0-1.6; 0-2.5;
    0-4; 0-6; 0-10; 0-16;0-25; 0-40; 0-60;-0.1-0; -0.1-0.06; -0.1-0.15 ;-0.1-0.3;-0.1-0.5; -0.1-0.9; -0.1-1.5; -0.1-2.4
