压力变送器

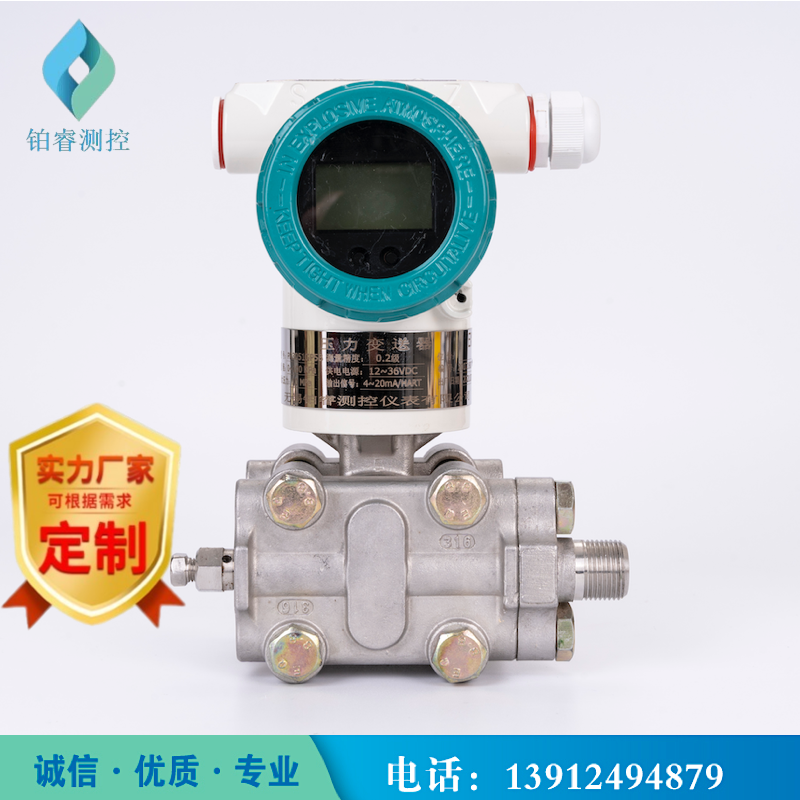

差压变送器3051

产品时间:2022-10-27


简要描述:

工作原理工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于GP表压变送器,大气压如同施加在传感膜片的低压侧一样)。AP绝压变送器,低压侧始终保持一个参考压力。传感膜片的**位移量为0.004英寸(0...

在线咨询
  • 产品详情

    工作原理

    工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于GP表压变送器,大气压如同施加在传感膜片的低压侧一样)。AP绝压变送器,低压侧始终保持一个参考压力。传感膜片的**位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

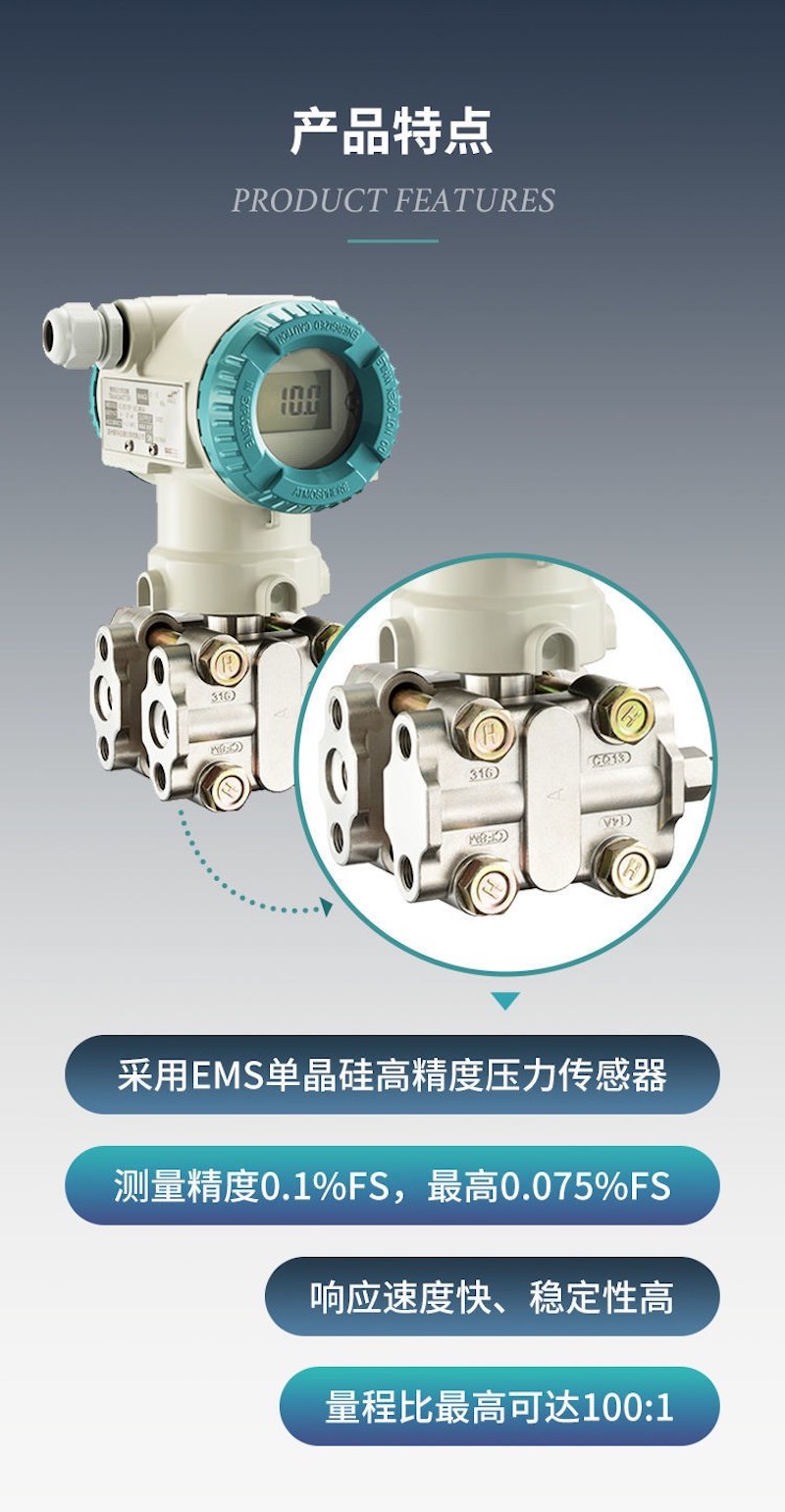

    主要特点

    模拟型特点 ● 精度高
    ● 量程、零点外部连续可调
    ● 稳定性能好
    ● 正迁移可达500%、负迁移可达600%
    ● 二线制
    ● 阻尼可调、耐过压
    ● 固体传感器设计
    ● 无机械可动部件、维修量少
    ● 重量轻(2.4kg)
    ● 全系列统一结构、互换性强
    ● 小型化(166mm总高)
    ● 接触介质的膜片材料可选
    ● 单边抗过压强
    ● 低压浇铸铝合金壳体

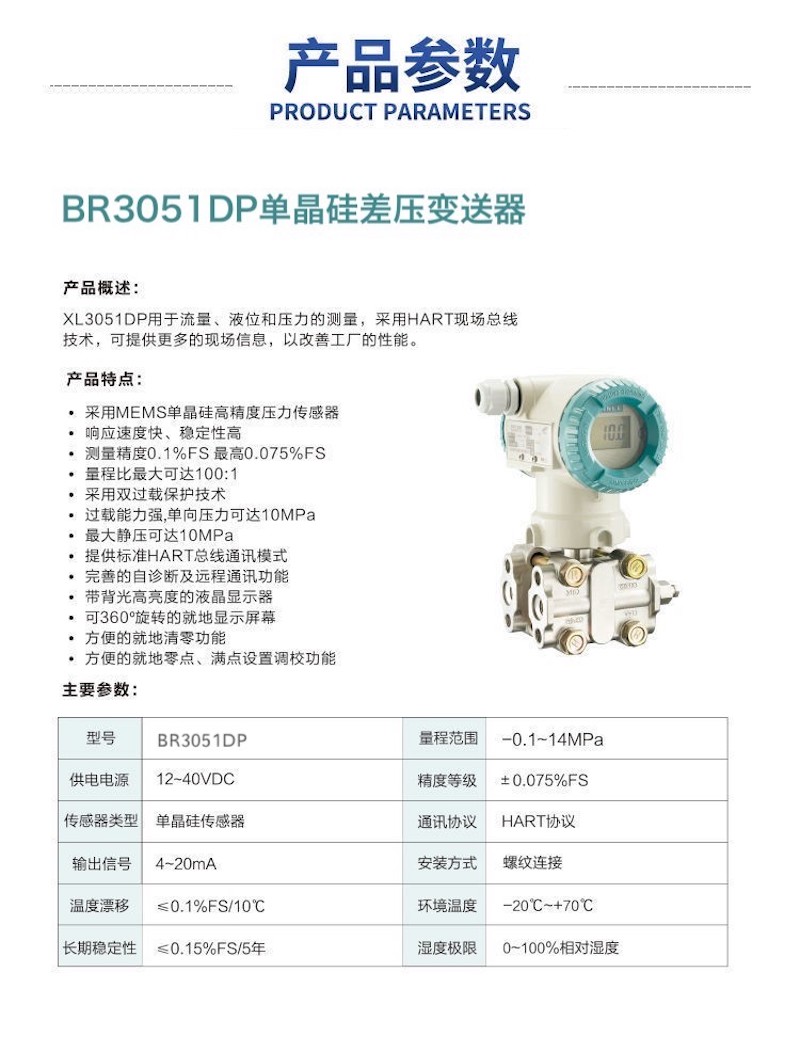

    智能型特点:
    ●超级的测量性能,用于压力、差压、液位、流量测量
    ●数字精度:+(-)0.05%
    ●模拟精度:+(-)0.75%+(-)0.1%F.S
    ●全性能:+(-)0.25F.S
    ●稳定性:0.25% 60个月
    ●量程比:100:1
    ●测量速率:0.2S
    ●小型化(2.4kg)全不锈钢法兰,易于安装
    ●过程连接与其它产品兼容,实现**测量
    ●世界上**采用H合金护套的传感器(专利技术),实现了优良的冷、热稳定性
    ●采用16位计算机的智能变送器
    ●标准4-20mA,带有基于HART协议的数字信号,远程操控
    ●支持向现场总线与基于现场控制的技术的升级。
