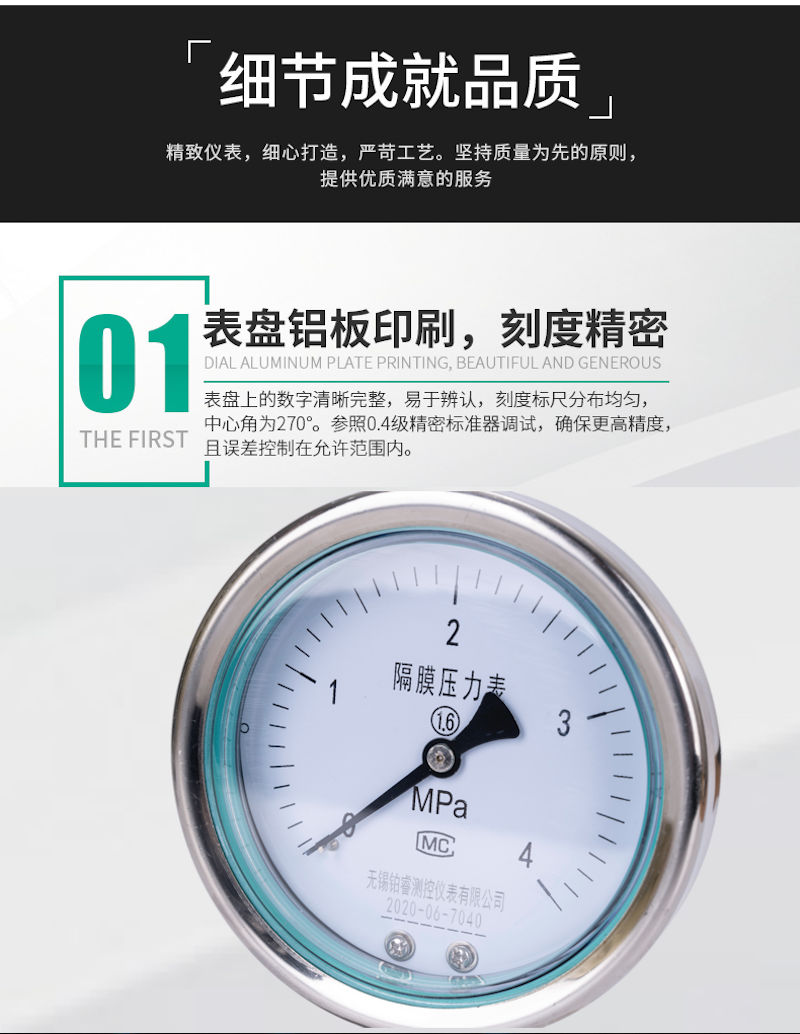

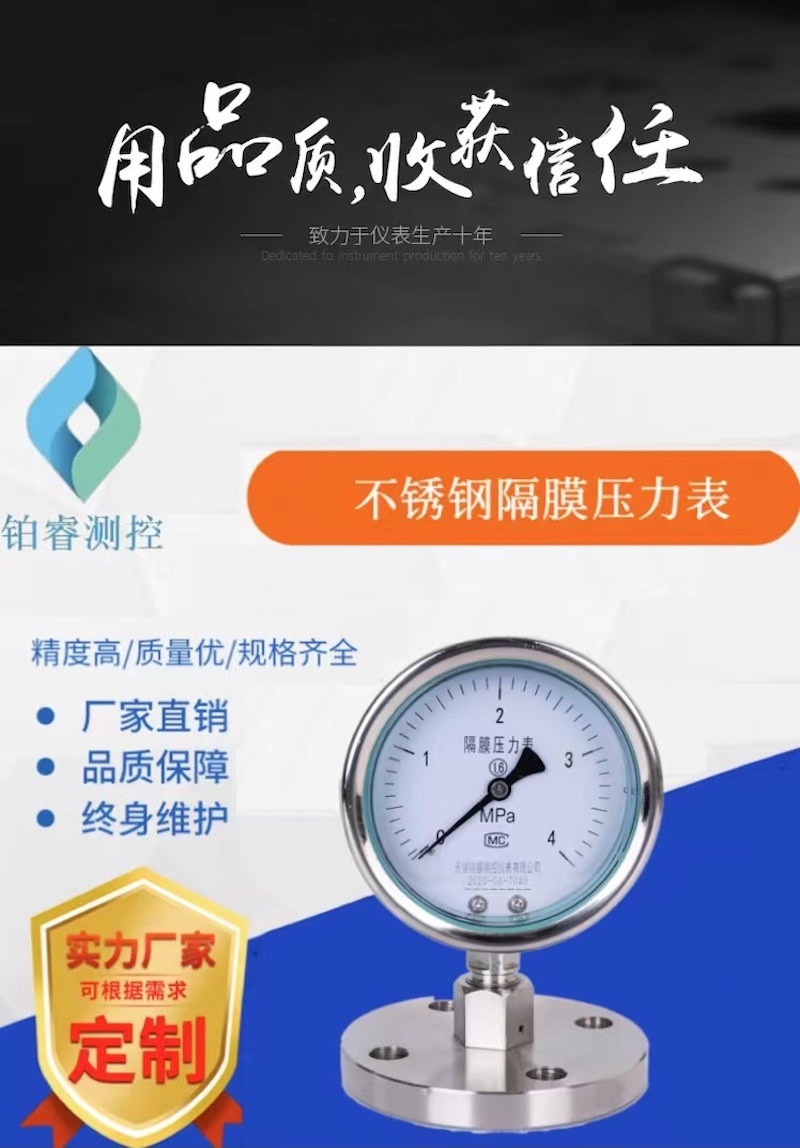

隔膜压力表

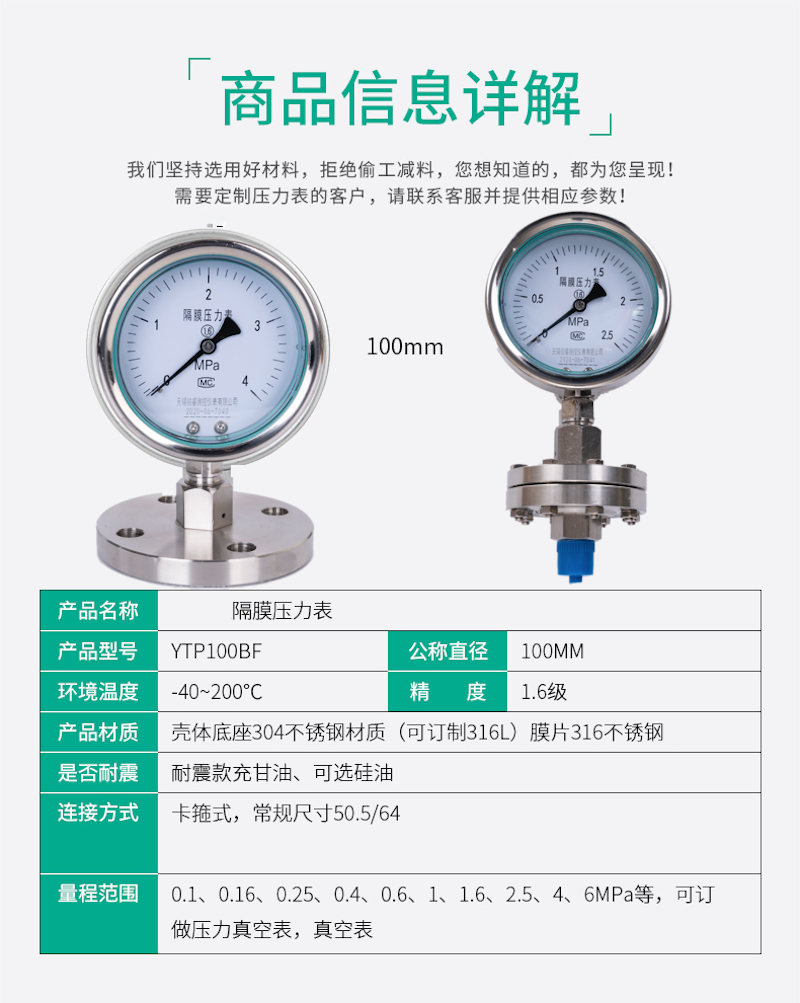

简介

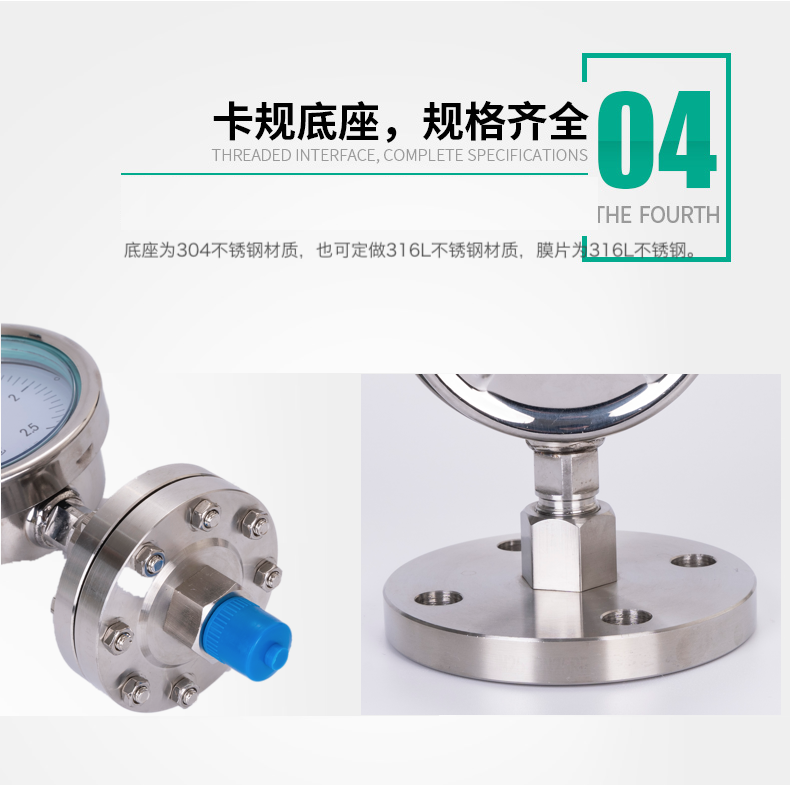

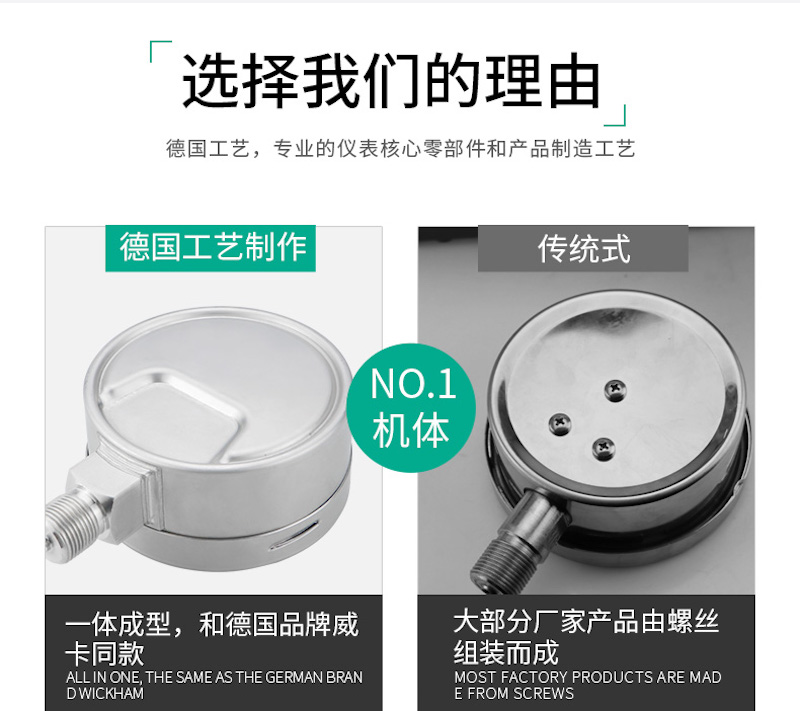

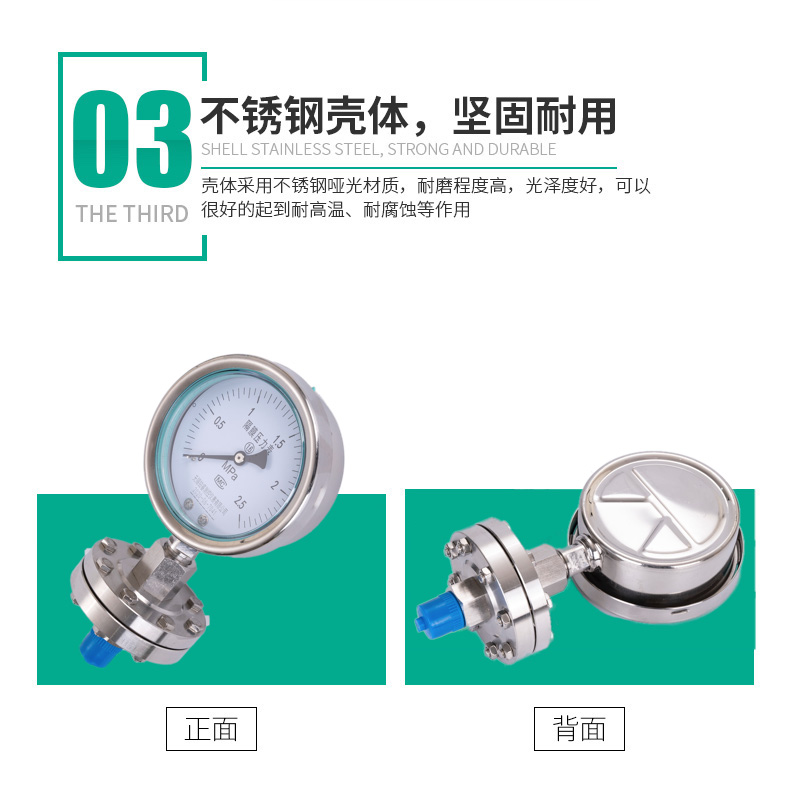

隔膜压力表由隔膜隔离器与通用型压力表组成一个系统的隔膜表，适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力，以及必须避免测量介质直接进入通用型压力表和防止沉淀物积聚易情节的场合。隔膜压力表主要用于石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门生产过程流量流体介质压力之用。

工作原理

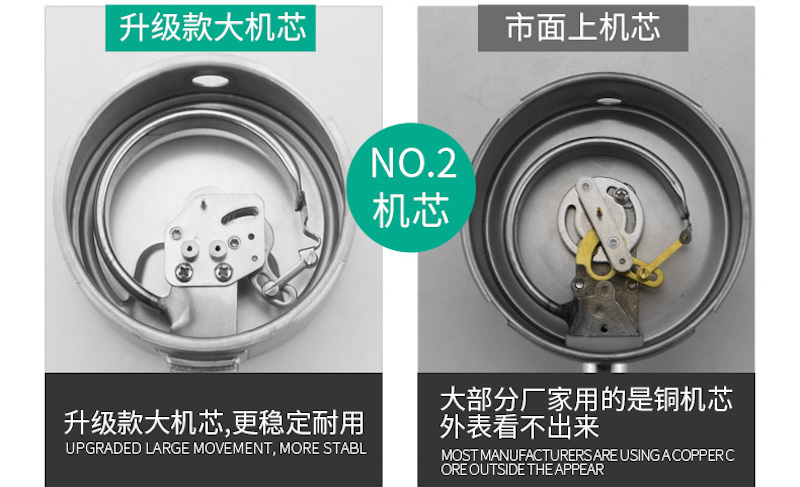

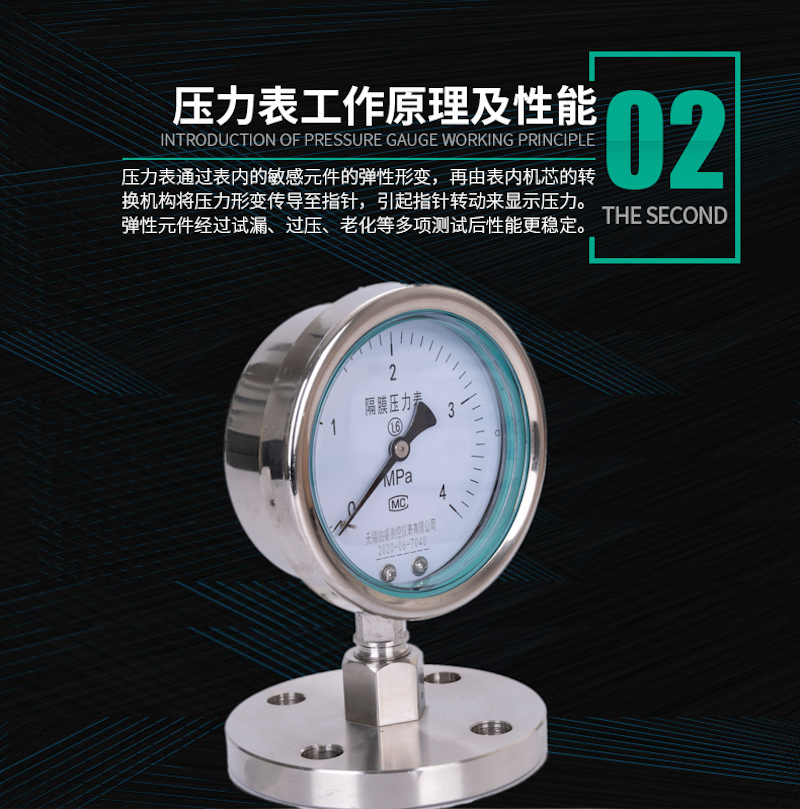

隔膜压力表的工作原理如图1所示，隔膜压力表由隔膜隔离器与通用型压力表组成一个系统的压力表，通过专用设备将弹簧管抽成真空，并充人灌冲液，，用膜片将其密封隔膜，当被测介质的压力P作用于隔膜片，使之发生变形，压缩系统内部填充的工作液，使工作液形成一个与P相当的△P，借助工作。液的传导使压力仪表中的弹性原件（弹簧管）的自由端产生相应弹性形变一位移，再按与之相配的压力仪表工作原理显示出被测压力值。
隔膜压力表的温度特性：由于隔膜压力表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而指示也升高，其温度影响量与密封体膨胀系数、隔膜刚度及受压温度有关，尤其对于低量程的压力仪器的影响更为明显。一般受压部温度误差规定不大于0.1%/度，故隔膜压力表总的温度影响量一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
