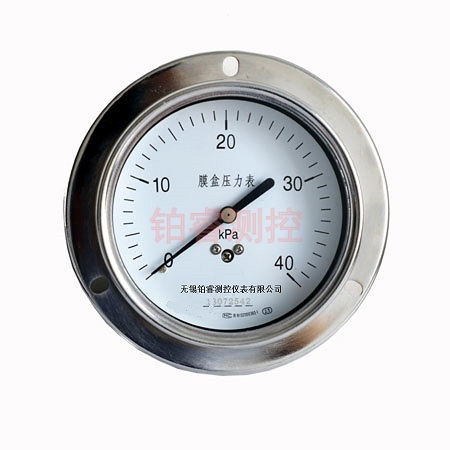

膜盒压力表

产品时间：2020-12-03

简要描述：

用途说明：膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设...

用途说明：

膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。

结构原理：

仪表由测量系统(包括接头膜盒等)、传动机构、指示装置和外壳组成。

当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。

外形尺寸：

主要技术指标：

标度范围、**度等级及重量

型号

标度范围(KPa)

**度等级

重量(Kg)

正压

负压

正负压

YE-100
YE-150

0~1.6
0~2.5
0~4
0~6
0~10
0~16
0~25
0~40

-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0

-0.8~0.8
-1.2~1.2
-2~2
-3~3
-5~5
-8~8
-12~12
-20~20

1.6

2.5

0.5

工作位置、环境：仪表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10℃。
导(测)压系统及外壳等主要零件的材质。
