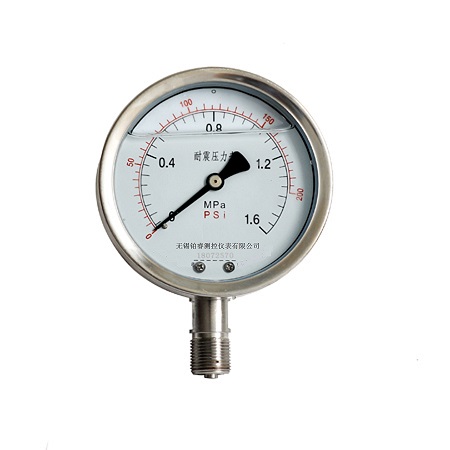

不锈钢压力表Y-40B/50B/60B/75B100B/150B/200B
不锈钢压力表全部采用不锈钢材料制造，接液部件主要零件采用SS316L或者蒙乃尔、钛合金等材料，适用于有腐蚀性气体环境，
可检测腐蚀性较强及高温介质的压力及真空度，压力表指示稳定清晰。不锈钢压力表广泛应用于石油、化工、冶金、食品、医药等工业部门压力测量。
不锈钢压力表型号命名规则：
不锈钢压力表技术参数：
|
型号 |
Y-40B |
Y-50B |
Y60B |
Y-75B |
Y-100B |
Y-150B |
Y-200B |
|
公称直径(mm) |
￠40 |
￠50 |
￠60 |
￠75 |
￠100 |
￠150 |
￠200 |
|
接头螺纹 |
M10×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2； |
||||||
|
精度等级(%) |
2.5 |
1.6 |
|||||
|
测量范围(Mpa) |
－0.1~0； －0.1~0．06；—0.1~0．15；—0.1~0．3；—0.1~0．5；—0.1~0．9； —0.1~1。5；—0.1~2。4； |
||||||
|
0~0.1；1~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160； |
|||||||
|
使用环境温度(℃) |
-40℃~70℃ |
||||||
|
结构形式 |
径向无边；轴向无边（Ｚ）；轴向带前边（ZQ） 径向带后边(T)；径向带前边（TQ）；卡箍安装（U） |
||||||
|
抗震等级 |
V．H．3 |
||||||
|
执行标准 |
JB/T1226--2001 |
||||||
|
防护等级 |
IP65 |
||||||
|
表壳材质 |
304SS |
||||||
|
接头材质 |
304SS；316L；钛合金；蒙乃尔 |
||||||
不锈钢压力表安装型式及安装尺寸：
|
型号 |
结构形式 |
外形尺寸mm |
||||||||
|
A |
B |
C |
D |
d |
D1 |
d0 |
G |
M |
||
|
Y-40B |
径向无边 |
19 |
25 |
8.5 |
|
/ |
/ |
/ |
/ |
M10 X1 |
|
Y-40ZB |
轴向无边 |
19 |
25 |
8.5 |
|
/ |
/ |
/ |
/ |
|
|
Y-50B |
径向无边 |
29 |
24 |
9 |
50 |
/ |
/ |
/ |
/ |
G1/4 |
|
Y-50TB |
径向带后边 |
29 |
24 |
9 |
60 |
68 |
3.4 |
/ |
||
|
Y-50TQB |
径向带前边 |
29 |
28 |
11 |
60 |
68 |
3.4 |
/ |
||
|
Y-50ZB |
轴向无边 |
29 |
24 |
0 |
/ |
/ |
/ |
/ |
||
|
Y-50ZQB |
轴向带前边 |
29 |
24 |
0 |
60 |
68 |
3.4 |
16 |
||
|
Y-60B |
径向无边 |
31 |
32 |
14 |
60 |
/ |
/ |
/ |
/ |
14X1.5 |
|
Y-60TQB |
径向带前边 |
31 |
32 |
14 |
75 |
85 |
3.4 |
/ |
||
|
Y-60TB |
径向带后边 |
31 |
32 |
15 |
75 |
85 |
3.4 |
/ |
||
|
Y-60ZB |
轴向无边 |
30 |
32 |
0 |
/ |
/ |
/ |
/ |
||
|
Y-60ZQB |
轴向带前边 |
30 |
32 |
0 |
75 |
85 |
3.4 |
19 |
||
|
Y-75B |
径向无边 |
24 |
30 |
12 |
75 |
/ |
/ |
/ |
/ |
G3/8 |
|
Y-75TB |
径向带后边 |
24 |
30 |
12 |
90 |
102 |
5.5 |
/ |
||
|
Y-75ZB |
轴向无边 |
24 |
30 |
10 |
/ |
/ |
/ |
/ |
||
|
Y-75ZQB |
轴向带前边 |
24 |
30 |
10 |
90 |
102 |
5.5 |
15 |
||
|
Y-100B |
径向无边 |
44 |
45 |
18 |
100 |
/ |
/ |
/ |
/ |
20X1.5 |
|
Y-100TQB |
径向带前边 |
44 |
45 |
18 |
118 |
118 |
5.5 |
/ |
||
|
Y-100TB |
径向带后边 |
44 |
46 |
19 |
118 |
118 |
5.5 |
/ |
||
|
Y-100ZB |
轴向无边 |
43 |
45 |
34 |
/ |
/ |
/ |
/ |
||
|
Y-100ZQB |
轴向带前边 |
43 |
45 |
34 |
118 |
118 |
5.5 |
25 |
||
|
Y-150B |
径向无边 |
50 |
47 |
19 |
149 |
/ |
/ |
/ |
/ |
20X1.5 |
|
Y-150TQB |
径向带前边 |
50 |
47 |
19 |
165 |
182 |
5.5 |
/ |
||
|
Y-150TB |
径向带后边 |
50 |
48 |
20 |
165 |
182 |
5.5 |
/ |
||
|
Y-150ZB |
轴向无边 |
51 |
47 |
55 |
/ |
/ |
/ |
/ |
||
|
Y-150ZQB |
轴向带前边 |
51 |
47 |
55 |
165 |
182 |
5.5 |
25 |
||
|
|
|
A |
B |
C |
D |
K |
F |
H |
h |
M |
|
Y-50UB |
卡箍安装 |
29 |
24 |
0 |
50 |
35 |
55 |
32 |
20 |
G1/4 |
|
Y-60UB |
卡箍安装 |
30 |
32 |
0 |
60 |
46 |
67 |
36 |
20 |
14X1.5 |
|
Y-75UB |
卡箍安装 |
24 |
30 |
10 |
75 |
62 |
82 |
35 |
25 |
G3/8 |
|
Y-100UB |
卡箍安装 |
43 |
45 |
34 |
100 |
69 |
109 |
44 |
38 |
20X1.5 |
|
Y-150UB |
卡箍安装 |
51 |
47 |
55 |
150 |
107 |
160 |
45 |
40 |
20X1.5 |
|
注：连接螺纹可按要求订货 |
||||||||||
1、连接螺纹如不注明按表中确定,螺纹也可按照要求生产.
2、接液材质：不锈钢(SUS316、蒙乃尔合金、钛合金，SUS316L)，请在订货时明确。
3、外壳材质：不锈钢304；
使用与订货须知：
不锈钢耐震压力表不适用于外界有氧、氯、硝酸和过氯化氢等强氧化剂环境。
订货请说明名称、型号及测量范围。
