电接点压力表

压力表-电接点压力表无锡铂睿测控

产品时间：2021-02-25

简要描述：

产品摘要: 耐震电接点压力表,真空耐震电接点压力仪表,耐震真空电接点压力仪表,不锈钢电接点压力表、不锈钢耐震电接点压力表、不锈钢耐震电接点压力真空表、磁助电接点压力表、...

产品详情

产品摘要:

耐震电接点压力表,真空耐震电接点压力仪表,耐震真空电接点压力仪表,不锈钢电接点压力表、不锈钢耐震电接点压力表、不锈钢耐震电接点压力真空表、磁助电接点压力表、磁助电接点真空表、磁助电接点压力真空表、不锈钢磁助电接点压力表、不锈钢磁助电接点真空表、不锈钢磁助电接点压力真空表、抗振磁敏电接点压力表、抗振霍尔式电接点压力表、数显电接点压力表、大功率电接点压力表、防爆电接点压力表、不锈钢防爆电接点压力表、防爆感应接点压力表、光电耐震电接点压力表、耐震光电信号电接点压力表、光电式耐震电接点压力表、电接点压力表、单上限电接点压力表、单下限电接点压力表、双上限电接点压力表、双下限电接点压力表、常开上下限电接点压力表、常闭上下限电接点压力表、磁助式电接点压力表、不锈钢电接点压力表、耐温电接点压力表、抗震电接点压力表......本公司可根据用户需要，设计、制造特殊用途的电接点压力表产品，欢迎来人来电、来函洽谈！

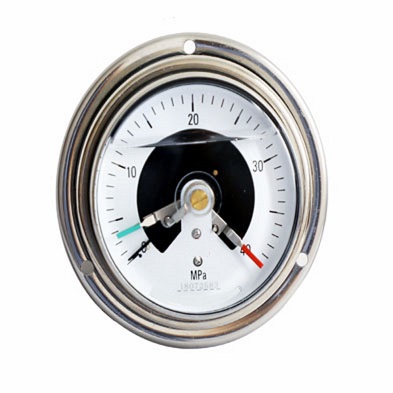

耐震电接点压力表YTXC-100/150-Z

耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸汽等介质的压力测量和控制，仪表设上、下限二位开关型接点装置（可选双上限或双下限接点装置），在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程压力测量和控制。

耐震电接点压力表型号命名:

耐震电接点压力表技术参数：

型号		YTXC-100		YTXC-150
公称直径(mm)		￠100		￠150
接头螺纹		M20×1.5；G3/8；G1/2；
精度等级(%)		1.6 (2.5)
测量范围(Mpa)		-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9； -0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用环境温度(℃)		-25℃~55℃
结构形式		径向无边；轴向无边（Z）；轴向带前边（ZQ）；径向带后边(T)；径向带前边（TQ）；
接点电参数	工作电压	380VAC；220VDC（电压）**
	**工作电流	1A
	持续电流	0.6A
	**功率（无感负载）	30VA ；50VA
接点开关形式		一常开，一常闭	双常开		双常闭
连接器		防水接线盒；X14K4P航空插头
抗震等级		V．H．4
执行标准		Q/320211 DGH05-2004
防护等级		IP65
表壳材质		铁壳电镀；不锈钢304SS ；铝合金壳可选
接头材质		铜

耐震电接点压力表结构形式及外形尺寸：

型号	结构形式	外形尺寸mm
型号	结构形式	D	D1	D2	D3	A	B	C	E	d	d0	M
YTXC-100-Z	径向无边	100	120	96	/	44	38	/	12.5	/	/	20×1.5
YTXC-100ZQ-Z	轴向带前边	100	130	96	/	42	33	34	8.5	118	5.6
YTXC-100Z-Z	轴向无边	100	130	96		42	33	34	8.5	/	/
YTXC-100TQ-Z	径向带前边	100	125	96	102	44	38	/	9.5	118	5.6
YTXC-150-Z	径向无边	150	164	136	/	50	44	/	16	/	/
YTXC-150ZQ-Z	轴向带前边	150	177	136	/	50	43	55	14	165	5.6
YTXC-150TQ-Z	径向带前边	150	177	136	144	50	44	/	18	165	5.6

耐震电接点压力表接线示意图：

使用与订货须知：

1.仪表工作环境应无腐蚀性气体，测量腐蚀性介质采用不锈钢型电接点压力表。

2.订货请说明名称、型号及测量范围、接点开关形式和材质。

3.低电压控制系统建议不采用耐震电接点压力表。低电压大电流时宜配用本公司生产的YXC型保护继电器。
