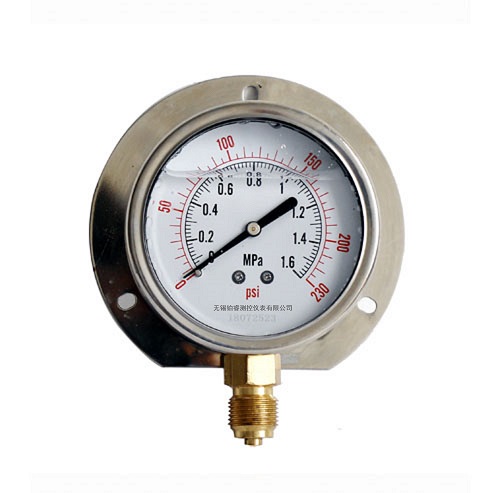

耐震压力表YN-40/50/60/75/100/150
耐震压力表是在普通压力表的基础上，表壳为全密闭型结构，内部填充阻尼液(一般为甘油或者硅油)并加装缓冲机构，减轻环境剧烈振动及介质脉冲对仪表示值的影响，耐震型压力表指示稳定清晰。广泛应用于液压机械、石油、化工、冶金、矿山机械、电力设备等部门，测量对铜和铜合金无腐蚀性介质的压力。使用寿命长，是普通压力表的替代产品，防护等级IP65。
耐震压力表型号命名：
使用工作温度：-5℃~55℃；-25℃~55℃
使用工作环境振动频率不大于25Hz，振幅不大于1mm
耐震压力表执行标准：JB/T6804-2006
耐震压力表技术参数：
|
型号 |
YN-40 |
YN-50 |
YN60 |
YN-75 |
YN-100 |
YN-150 |
|
|
公称直径(mm) |
￠40 |
￠50 |
￠60 |
￠75 |
￠100 |
￠150 |
|
|
接头螺纹 |
M10×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2； |
||||||
|
精度等级(%) |
2.5 |
1.6 |
|||||
|
测量范围(Mpa) |
－0.1~0； －0.1~0．06；—0.1~0．15；—0.1~0．3；—0.1~0．5；—0.1~0．9； —0.1~1.5；—0.1~2.4； |
||||||
|
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160； |
|||||||
|
使用环境温度(℃) |
-5℃~55℃；-25℃~55℃ |
||||||
|
结构形式 |
径向无边；轴向无边（Ｚ）；轴向带前边（ZQ） 径向带后边(T)；径向带前边（TQ）；卡箍安装（U） |
||||||
|
抗震等级 |
V．H．4 |
||||||
|
执行标准 |
JB/T6804--2006 |
||||||
|
防护等级 |
IP65 |
||||||
|
表壳材质 |
铁壳电镀 |
304SS |
|||||
|
接头材质 |
铜 |
304SS；316L |
|||||
耐震压力表外型安装尺寸：
|
型号 |
结构形式 |
外形尺寸mm |
||||||||
|
A |
B |
C |
D |
d |
D1 |
d0 |
G |
M |
||
|
YN-40 |
径向无边 |
19 |
25 |
8.5 |
|
/ |
/ |
/ |
/ |
M10 X1 |
|
YN-40Z |
轴向无边 |
19 |
25 |
8.5 |
|
/ |
/ |
/ |
/ |
|
|
YN-50 |
径向无边 |
29 |
24 |
9 |
50 |
/ |
/ |
/ |
/ |
G1/4 |
|
YN-50T |
径向带后边 |
29 |
24 |
9 |
60 |
68 |
3.4 |
/ |
||
|
YN-50TQ |
径向带前边 |
29 |
28 |
11 |
60 |
68 |
3.4 |
/ |
||
|
YN-50Z |
轴向无边 |
29 |
24 |
0 |
/ |
/ |
/ |
/ |
||
|
YN-50ZQ |
轴向带前边 |
29 |
24 |
0 |
60 |
68 |
3.4 |
16 |
||
|
YN-60 |
径向无边 |
31 |
32 |
14 |
60 |
/ |
/ |
/ |
/ |
14X1.5 |
|
YN-60TQ |
径向带前边 |
31 |
32 |
14 |
75 |
85 |
3.4 |
/ |
||
|
YN-60T |
径向带后边 |
31 |
32 |
15 |
75 |
85 |
3.4 |
/ |
||
|
YN-60Z |
轴向无边 |
30 |
32 |
0 |
/ |
/ |
/ |
/ |
||
|
YN-60ZQ |
轴向带前边 |
30 |
32 |
0 |
75 |
85 |
3.4 |
19 |
||
|
YN-75 |
径向无边 |
24 |
30 |
12 |
75 |
/ |
/ |
/ |
/ |
G3/8 |
|
YN-75T |
径向带后边 |
24 |
30 |
12 |
90 |
102 |
5.5 |
/ |
||
|
YN-75Z |
轴向无边 |
24 |
30 |
10 |
/ |
/ |
/ |
/ |
||
|
YN-75ZQ |
轴向带前边 |
24 |
30 |
10 |
90 |
102 |
5.5 |
15 |
||
|
YN-100 |
径向无边 |
44 |
45 |
18 |
100 |
/ |
/ |
/ |
/ |
20X1.5 |
|
YN-100TQ |
径向带前边 |
44 |
45 |
18 |
118 |
118 |
5.5 |
/ |
||
|
YN-100T |
径向带后边 |
44 |
46 |
19 |
118 |
118 |
5.5 |
/ |
||
|
YN-100Z |
轴向无边 |
43 |
45 |
34 |
/ |
/ |
/ |
/ |
||
|
YN-100ZQ |
轴向带前边 |
43 |
45 |
34 |
118 |
118 |
5.5 |
25 |
||
|
YN-150 |
径向无边 |
50 |
47 |
19 |
149 |
/ |
/ |
/ |
/ |
20X1.5 |
|
YN-150TQ |
径向带前边 |
50 |
47 |
19 |
165 |
182 |
5.5 |
/ |
||
|
YN-150T |
径向带后边 |
50 |
48 |
20 |
165 |
182 |
5.5 |
/ |
||
|
YN-150Z |
轴向无边 |
51 |
47 |
55 |
/ |
/ |
/ |
/ |
||
|
YN-150ZQ |
轴向带前边 |
51 |
47 |
55 |
165 |
182 |
5.5 |
25 |
||
|
|
|
A |
B |
C |
D |
K |
F |
H |
h |
M |
|
YN-50U |
卡箍安装 |
29 |
24 |
0 |
50 |
35 |
55 |
32 |
20 |
G1/4 |
|
YN-60U |
卡箍安装 |
30 |
32 |
0 |
60 |
46 |
67 |
36 |
20 |
14X1.5 |
|
YN-75U |
卡箍安装 |
24 |
30 |
10 |
75 |
62 |
82 |
35 |
25 |
G3/8 |
|
YN-100U |
卡箍安装 |
43 |
45 |
34 |
100 |
69 |
109 |
44 |
38 |
20X1.5 |
|
YN-150U |
卡箍安装 |
51 |
47 |
55 |
150 |
107 |
160 |
45 |
40 |
20X1.5 |
|
注：连接螺纹可按要求订货 |
||||||||||
注：
1、连接螺纹如不注明按表中确定,螺纹也可按照要求生产.
2、接液材质：铜(螺纹接口材质：Hpb59-1，弹簧管材质：锡磷青铜)；
3、外壳材质：电镀铁壳或不锈钢304壳；
使用与订货须知：
使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围和连接螺纹。
测量介质温度超过55℃时可加装冷凝管，以降低介质温度，减小温度附加误差，保证测量精度．
